Utiliser la fenêtre des Éléments

La fenêtre des éléments permet de composer assez facilement un grand nombre de formules complexes.

Structure de la fenêtre des Éléments

Fenêtre de sélection Dans le fenêtre des éléments, il suffit de cliquer sur celui que l'on désire mettre en œuvre

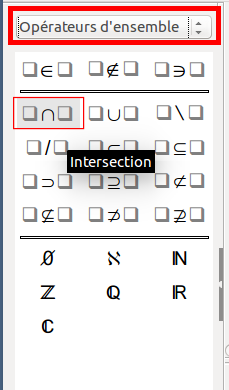

En haut de la fenêtre, un sélecteur (encadré en rouge dans l'illustration) permet de choisir le type d'élement que l'on souhaite utiliser

Ouvrir le module Math.
Dans la partie supérieure de la fenêtre des éléments, choisir les opérateurs d'ensembles (le bouton sélectionné sur l'illustration ci-contre)
Sélectionner l'opération d'Intersection

Dans la fenêtre de commande, une notation nouvelle apparaît:

<?> intersection <?>

Ah oui, je vois. Et il y a même un truc écrit en martien dans la fenêtre de texte.

Tout va s'éclairer quand nous aurons complété la formule écrite dans la zone de commande.

Dans la fenêtre de commande, remplacer la première occurrence de <?> par la lettre A majuscule.
Remplacer la deuxième occurrence de <?> par la lettre B majuscule.

La notation est maintenant A intersection B.

Après quelques instants, observer que le contenu de la fenêtre de texte s'est modifié. Nous avons maintenant la notation de l'opération d'union sur les ensembles A et B.
Fermer la fenêtre de commande par un clic dans la fenêtre de texte.

Bah, tout simple, on en fait un autre?

Voilà, voilà...

Ouvre le module Math.
Dans la partie supérieure de la fenêtre de sélection, choisir le sélecteur d'opérateurs unaires (les opérations qui portent sur un seul terme) et binaires (les opérations qui portent sur deux termes).
Sélectionner l'opération de division dans la partie inférieure de la fenêtre (le bouton sélectionné, dans l'illustration).
Dans la fenêtre de code apparaît la notation {<?>} over {<?>}
Remplacer la première occurrence de <?> par le nombre 12.
Remplacer la deuxième occurrence de <?> par la le nombre 24.
Terminer la notation sur le modèle suivant:

{12} over {24} = 0,5

Dites, c'est quand même curieux: elles sont passées où les accolades de la fenêtre de commande?

Dans le module Math, les accolades ont une fonction spéciale et, en principe, n'apparaissent pas dans les résultats. Nous en reparlerons un peu plus tard.
