Écriture de formules mathématiques et scientifiques
Parenthèses, accolades, crochets,... de grande taille
Ah, voilà un titre accrocheur. Parce que votre dernier exercice de la page précédente, ce n'est pas la gloire, avec ces toutes petites parenthèses. J'aurais plutôt
vu quelque chose comme
Vous avez parfaitement raison. Et nous avons déjà la solution.
Grandes accolades, crochets, parenthèses... dans la fenêtre des Éléments
Dans la fenêtre de sélection, tous les signes usuels en grandes dimensions sont directement disponibles. Y compris les parenthèses simples ou les crochets déjà disponibles au clavier.
- Exercice 1: En utilisant la fenêtre des Éléments, composer les formules suivantes:
- Enregistrer le document produit sous le nom math51.odt
Au risque de me répéter, c'est quand même nettement plus facile quand on connaît les codes principaux par coeur...
Au risque de radoter, je ne puis à nouveau qu'approuver cette remarque.
Empilement et formules
Il arrive fréquemment que l'on doive écrire plusieurs formules à la suite, éventuellement sur des lignes différentes. Dans une démonstration, par exemple.
Chaque ligne est alors terminée par le code newline qui, comme son nom l'indique, provoque un passage à la ligne suivante.

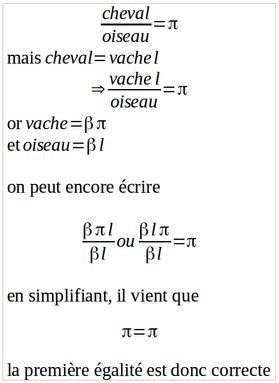

- Exercice 2: recopier la célèbre démonstration présentée ci-contre.
- Enregistrer le document produit sous le nom math52.odt
Dans certains cas, il est nécessaire de présenter un certain nombre de formules parfaitement empliées. Pour noter un système de plusieurs équations, par exemple.
On utilisera alors la fonction d'empilement stack.
Les différents éléments à empiler forment un groupement dont les éléments sont séparés par le symbole #.
L'expression left lbrace stack {A # B #C } right none permet l'écriture illustrée ci-contre.
Matrices
En mathématiques, les matrices sont des tableaux de nombres.
Les matrices sont très simples à écrire à l'aide du code matrix.
Dans le tableau, chaque élément est séparé du suivant par un signe # et chaque ligne est séparée de la suivante par un signe ##.
La notation left [ matrix{A # B ## C # D} right ] fournit la matrice illustrée ci-contre.
- Exercice 3: En utilisant la fenêtre de sélection ou la rédaction manuelle, composer les formules suivantes:
Le dernier exemple utilise une matrice.
- Enregistrer le document produit sous le nom math53.odt
Quand tu as soumis les trois exercices au professeur, passe à la page suivante. Vers la page suivante
