Écriture de formules mathématiques et scientifiques

Démarrage de LibreOffice Math

LibreOffice est livré avec un module d'édition de formules mathématiques et scientifiques.

Dans certaines configurations, le module Math peut éventuellement être accessible indépendamment. Généralement, on l'utilisera en conjonction avec le traitement de textes ou le logiciel de présentation Impress.

Attention

Cette leçon doit être accompagnée du document http://wiki.documentfoundation.org/images/5/51/How-to_math-3.3.odt (version .odt) provenant de la documentation officielle de LibreOffice.

Démarrage du module LibreOffice Math

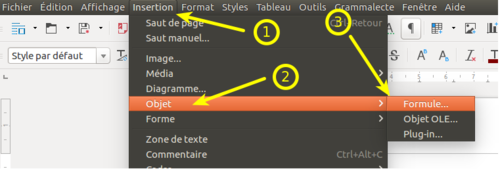

Insertion > Objet > Formule

Depuis le menu Insertion

  • Dans le menu Insertion, sélectionne la commande Objet.
  • Choisis l'option Formule.

Oh là! Je sens que ça ne va pas être très pratique ce coup-là. Vous n'auriez pas plus simple?

Certainement: il suffit d'ajouter un bouton à une barre d'outils existante.

Ajouter un bouton dans une barre d'outils

  • Bouton de barre d'outilsClique du bouton droit de la souris dans la barre d'outils où tu souhaites introduire un nouveau bouton
  • Sélectionne la commande Personnaliser la barre d'outils

Une boîte de dialogues dont le titre est "Personnaliser" apparaît.

Personnalistation
  1. Vérifier à quelle barre d'outils vient s'ajouter le nouveau bouton. Éventuellement, ajuster
  2. Choisir la catégorie "Insérer"
  3. Cherche le bouton "Formule" (illustré d'une racine carrée)
  4. Ajouter le bouton en cliquant sur la flèche vers la droite
  5. Vérifier à quelle position dans la barre d'outils vient s'ajouter le nouveau bouton. Éventuellement, ajuster
  6. Cliquer sur le bouton OK.

Attention: il existe deux commandes Formule. Il faut sélectionner celle dont l'icône représente une racine carrée racine carrée.

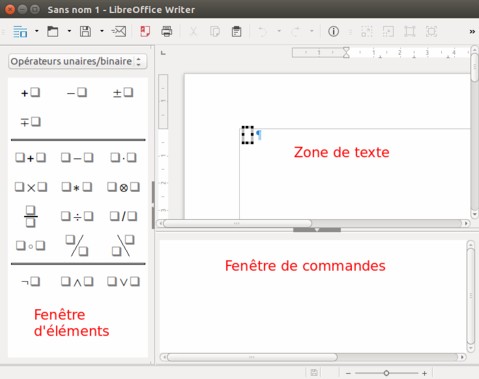

La fenêtre de LibO MathLa fenêtre de LibreOffice Math

A son ouverture, la fenêtre de LibreOffice Math se compose de trois éléments:

  1. La fenêtre du texte dont les menus et les barres d'outils se sont modifiées
  2. La fenêtre des éléments de formules qui permettra de composer des formules à l'aide de la souris
  3. La fenêtre de commandes qui permettra de composer des formules en écrivant les codes correspondants

Attention: la disposition pourrait être différente de celle illustrée ici: tout dépend de la configuration de ton système. Le fenêtre des éléments pourrait être volante.

Pour fermer la fenêtre de LibreOffice Math, il suffit de cliquer dans la zone de texte.

Un cadre grisé, qui n'apparaîtra pas à l'impression, entoure la formule (éventuellement vide) qui a été composée.

  • Ouvre la fenêtre de de LibreOffice Math.
  • Dans la fenêtre de commande, écris la formule 2+2=4.
  • Attends quelques instants que la formule se répercute dans la zone de texte.
  • Clique dans la zone de texte pour fermer le module Math.

Quand tu es capable d'ouvrir et de fermer le module Math, passe à la page suivante. Vers la page suivante Page suivante
